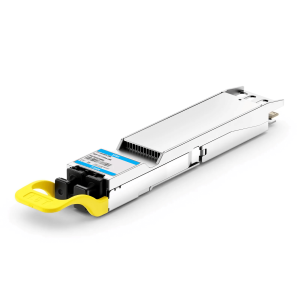

Совместимый с NVIDIA InfiniBand MMS4X50-NM оптический трансиверный модуль 2x 400G FR4 800G OSFP IHS/Finned Top PAM4 (1271 нм, 1291 нм, 1311 нм и 1331 нм, 2 км, 2 разъема LC, одномодовое волокно, диапазон температур от 0℃ до +70℃, DDM)
Модуль приемопередатчика NVIDIA InfiniBand MMS4X50-NM, совместимый с двумя модулями FR4 OSFP 400G, поддерживает максимальную скорость передачи данных 850 Гбит/с. Он обеспечивает оптоволоконную связь на расстояние до 2 км по одномодовому волокну (SMF) с двумя дуплексными разъемами LC. Сигнал 800 Gigabit Ethernet передается на 4 длинах волн: 1271 нм, 1291 нм, 1311 нм и 1331 нм. Модуль FR4 OSFP 400GBASE производства F-tone Networks соответствует стандартам IEEE 802.3cu-2021, IEEE P802.3ck D3.0, OSFP MSA HW Rev 4.1, CMIS Rev 5.0. Поддерживается функция DDM (цифровой диагностический мониторинг) для мониторинга параметров работы в реальном времени. Благодаря использованию импульсно-амплитудной модуляции (PAM4), FR4 OSFP обеспечивает передачу данных по сети 800 Gigabit Ethernet через электрический интерфейс 8x 106.25 PAM4 Retimed 2x400GAUI-4 C2M.
800G FR4 OSFP поддерживает протоколы Infiniband (IB) и Ethernet (EN). Благодаря конструкции с ребрами жесткости, OSFP-IHS используется для соединения коммутаторов с воздушным охлаждением Quantum-2 InfiniBand или Spectrum-4 Ethernet. Оптика F-tone Networks, совместимая с NVIDIA InfiniBand, на 100% протестирована на хост-устройствах NVIDIA InfiniBand, что идеально подходит для сквозных систем InfiniBand NDR.
Основная Информация:
| Номер детали | FT-OSFP-800G-FR4 | Название поставщика | F-tone Networks |
| Форм-фактор | Двухпортовый OSFP-IHS/с ребристым верхом | Максимальная скорость передачи данных | 850 Гбит/с (8x 106.25 Гбит/с) |
| Длина волны | 1271nm, 1291nm, 1311nm и 1331nm | Расстояние | 2km |
| соединитель | Двойной дуплекс LC/UPC | Тип кабеля | SMF |
| Тип передатчика | EML | Тип приемника | PIN-код |
| TX Power | -3.2-4.4 дБм | Чувствительность приемника | <-7.2 дБм |
| потребляемая мощность | ≤16.5W | Формат модуляции | 4x 200G-PAM4 электрический сигнал в 4x 200G-PAM4 оптический сигнал CWDM4 последовательное мультиплексирование |
| Коэффициент вымирания | > 3.5dB | CDR (восстановление часов и данных) | Встроенный DSP для передатчика и приемника |
| Область применения | Коммутаторы Quantum-2 InfiniBand и Spectrum-4 Ethernet с воздушным охлаждением | MTBF | 4232022 часов (при 25°C, 60% от максимальной температуры) 2286525 часов (при 25°C, 90% от максимальной температуры) 3228908 часов (при 40°C, 60% от максимальной температуры) 1630667 часов (при 40°C, 90% от максимальной температуры) 2336506 часов (при 50°C, 60% от максимальной температуры) 1105868 часов (при 50°C, 90% от максимальной температуры) |
| ДДМ/ДОМ | Поддержанный | Температура | От 0 до 70 ° C (от 32 до 158 ° F) |
| протоколы | IEEE 802.3cu-2021, IEEE P802.3ck D3.0, OSFP MSA HW Rev 4.1, CMIS Rev 5.0 | Гарантия | 1 Год |
Особенности.
- Лучшая цена и высокое качество.Благодаря собственным производственным мощностям и тщательному тестированию компания F-tone Networks может поставлять экономически эффективную продукцию с высокой надежностью и производительностью по оптовой цене.
- Протоколы.Соответствует стандартам ICMIS Rev 4.0, IEEE 802.3bs и OSFP MSA.
- Сертификаты качества.Подтверждено сертификатами CE, FCC, ROSH, ISO9001.
Протестировано на хост-устройстве для подтверждения совместимости.
Каждое проданное устройство проходит строгие испытания качества, чтобы гарантировать совместимость с целевой средой коммутатора и безупречную работу.
Информация о продукте.
100% Verified in the NVIDIA InfiniBand Environment to Ensure Interoperability
Каждый модуль 800G OSFP 2SR4 проходит строгие тесты на совместимость и имитационные тесты передачи данных на оригинальных коммутаторах NVIDIA Quantum-2 в среде InfiniBand, чтобы обеспечить совместимость оптики с устройством и безупречную работу.
Проходит всестороннее тестирование производительности для гарантии оптимальной надежности.
В испытательном центре F-tone Networks проводится полный комплекс процедур тестирования с использованием современного профессионального оборудования, включая тест BER, тест глазковой диаграммы, тест оптического спектра, тест джиттера и т.д. Каждый модуль проходит строгие испытания на высококачественном испытательном оборудовании от Keysight и Anritsu, что гарантирует безупречную работу и оптимальную надежность.
Конструкция с ребристым верхом обеспечивает долговременную стабильность
Модули с оребрённой верхней частью оснащены радиатором, расположенным над приёмопередатчиком или его лазером. Благодаря превосходному теплоотводу они идеально подходят для коммутаторов, требующих эффективного отвода тепла для длительной стабильной работы, таких как коммутатор Quantum-2 InfiniBand и коммутатор Spectrum-4 Ethernet. Оптика с плоской вершиной используется в адаптерах и блоках обработки данных (DPU), включая адаптер ConnectX-7 InfiniBand и DPU BlueField-3. Конструкция с плоской вершиной обеспечивает максимальную эффективность оптического соединения и передачи данных.
Простое подключение 800G к 2x 400G с помощью MTP/MPO SMF
Модуль 800G OSFP 2DR4 оснащен двумя разъёмами MPO-12/APC, при этом каждый разъём может быть подключен к физически отдельному модулю 400G DR4 OSFP/QSFP-DD/QSFP112 через SMF-кабель MTP/MPO-12 APC OS2. Это позволяет организовать коммутационные соединения 800G с двумя портами 400G без использования оптоволоконных кабелей.
Комплексное тестирование.
Каждый модуль проходит строгую проверку с использованием современного оборудования, что гарантирует высокое качество и надежность оптических устройств.
Способов доставки:
1.Образцы и небольшое количество с тем FedEx/DHL и UPS/TNT, от двери до двери.
2.Партии товаров: воздушным, морским или железнодорожным транспортом.
3.FCL: аэропорт, морской порт и железнодорожная станция.
4.Время выполнения заказа: 1-7 рабочих дней для образцов; 7-15 рабочих дней для партии.
Меры предосторожности:
- Системы хранения данных в Поле защиты от статического электричества.
- При использовании убедитесь, что напряжение питания в норме И стабильной.
Важное уведомление:
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
Power and Wavelength Testing
Test the signal delivering strength and wavelength, to ensure the signal decoding capacity of the receiver, and the wavelength remains consistent from the transmitter to the receiver.
Traffic Testing
Test the bit error rate and packet loss rate, to make them meet the corresponding standards and ensure the performance of transceivers.
Optical Performance Testing
Test the transceivers’ eye diagram situation, receiving sensitivity, extinction ratio, wavelength, light-emitting, light-receiving, current and voltage, to ensure the signal quality, stability and reliability of the transmission.
End Face Testing
Check the end face of the transceivers and keep them clean for more stable data transmission, better performance, and durability.
