Серия FT-27-TMM — мультимодовый волоконно-оптический демодулятор DTS. Высокоточный мониторинг температуры в реальном времени для критически важных объектов.
Поздравляем профессора У Хуэйцзюань (F-tone Networks) с четвёртым годом подряд (2022–2025) включения в список World’s Top 2% Scientists Стэнфордского университета!
Специализируясь в области распределённых волоконно-оптических систем мониторинга DAS, DTS, DVS и DSS, профессор У возглавляет наш основной научно-исследовательский коллектив, обладая мировыми академическими достижениями в сфере волоконно-оптических сенсорных технологий. Каждый поставляемый нами интеррогатор DAS опирается на наши собственные передовые алгоритмы и аппаратное обеспечение, разработанные силами нашей команды. Это гарантирует сверхстабильную и высокоточную работу при мониторинге на больших расстояниях для наших промышленных заказчиков по всему миру.

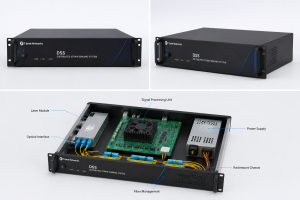

Демодулятор распределённого температурного зондирования (DTS) серии FT‑27‑TMM выполнен по специализированной конструкции, обеспечивающей высокую стабильность источника излучения и повышенную чувствительность АФД‑приёмника (APD).
Устройство оснащено отраслевыми высокоразрядными сверхскоростными АЦП и схемами цифровой обработки сигналов, что позволяет достичь передовых показателей по ключевым техническим характеристикам: максимальной дальности зондирования, пространственному разрешению, точности измерения температуры и быстродействию.
Преимущества продукта：
- Сверхвысокая точность измерения температуры
- Высокая скорость температурного отклика
- Превосходное пространственное разрешение
- Увеличенная дальность зондирования до 20 км
- Высоконадёжная встраиваемая промышленная конструкция
Области применения：
- Обнаружение пожара в туннелях и подземных пространствах
- Тепловой контроль утечек на нефте- и газопроводах
- Противопожарный мониторинг резервуаров и силовых кабелей
- Температурный профиль по всему сечению плотины
- Мониторинг промышленной пожарной безопасности
Технические характеристики модели
| Model | Single Channel Sensing Distance | Spatial Resolution | Temperature Measurement Range | Single Channel Measurement Time |
|---|---|---|---|---|
| FT-27-TMM053 / FT320 | 5 km | 3 m | -10 ℃ ~ 120 ℃ | 3 s |
| FT-27-TMM053UH | 5 km | 3 m | 10 ℃ ~ 300 ℃ | 3 s |
| FT-27-TMM103 | 10 km | 3 m | -10 ℃ ~ 120 ℃ | 5 s |
| FT-27-TMM101 | 10 km | 1 m | -10 ℃ ~ 120 ℃ | 15 s |
| FT-27-TMM154 | 15 km | 4 m | -10 ℃ ~ 120 ℃ | 15 s |
| FT-27-TMM151 | 15 km | 1 m | -10 ℃ ~ 120 ℃ | 30 s |
| FT-27-TMM201 | 20 km | 1 m | -10 ℃ ~ 120 ℃ | 30 s |
Общие технические характеристики для всех моделей
| Item | Parameter Value of FT-27-TMM Multimode Fiber Series |
|---|---|
| Number of Channels | 1 channel |
| Temperature Resolution | 0.1 ℃ |
| Temperature Measurement Accuracy | ±1 ℃ |
| Positioning Accuracy | 1 m |
| Operating Temperature Range | -25 ℃ ~ 60 ℃ |
| Storage Temperature | -60 ℃ ~ 70 ℃ |
| Power Supply | AC 180 V ~ 240 V, 50 Hz ± 5 Hz |
| Optical Interface | FC/APC |
| Communication Interface | 10/100/1000 M adaptive Ethernet, RJ45 port |
| Secondary Development Interface | Dynamic link library provided for secondary development and system integration |
| System Software | Windows 2000 and above |
| Alarm Zones | Configurable via software |
| Dimension | Standard 19-inch 2U rackmount chassis |
| Weight | 5.8 kg |
| Product Compliance | Compliant with EMC, environmental reliability, functional and performance test standards |
F-tone Networks
По всем вопросам обращайтесь:
Корпоративная почта: una@f-tone.com
Мобильный / WhatsApp / WeChat: +86 177 6116 3895
Важное уведомление:
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
